今天要研究的是一种“链轮低于辊面”的特殊应用。为什么要用到它？辊筒怎么选型？又该注意什么？我们来一探究竟。

【应用分析】

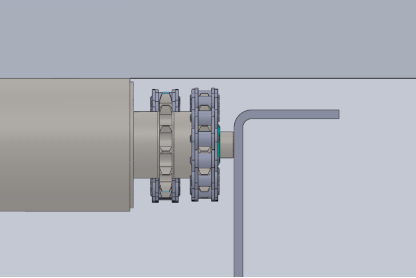

 “链轮低于辊面”，顾名思义就是要确保链轮辊筒盘上链条后，链条最大外径要小于筒体直径。这样做的目的是什么呢？

通常来说，货物是在机架或链罩板的内侧输送的，辊面宽度W可以参考以下公式选取：

 W=B+△B

式中：B — 货物宽度，△B — 宽度余量，一般取50~150（mm）

这种情况下，驱动元件和货物是不接触的。

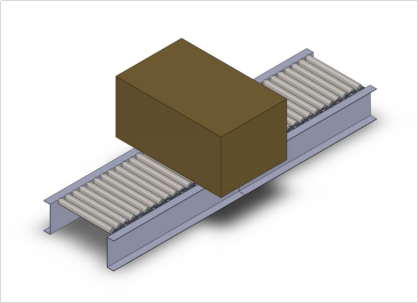

但在某些特定场景中，货物需要伸出辊面甚至超出机架（例如超宽货物的输送，十字移载等）。这时，要确保链轮、链条不能与货物底面干涉。

【研究结果】

要做到“链轮低于辊面”，除了可以增大辊筒外径以外，相对经济的做法，是将链轮规格缩小。但这样的方式，必须确保满足以下条件：

1. 货物的底面为刚性或接近刚性的状态，失去支撑后不会发生明显的变形或下陷；

2. 链轮与筒体连接处的焊缝，也需要低于辊面。我们建议将“焊缝低于辊筒”备注在订货图纸上，以便于我们识别并采用特殊的焊接方式来确保要求被满足。

3. 链轮的规格并不是可以随意缩小的，如果选型不当，会导致链轮没有足够的空间布置合适型号轴承的情况。

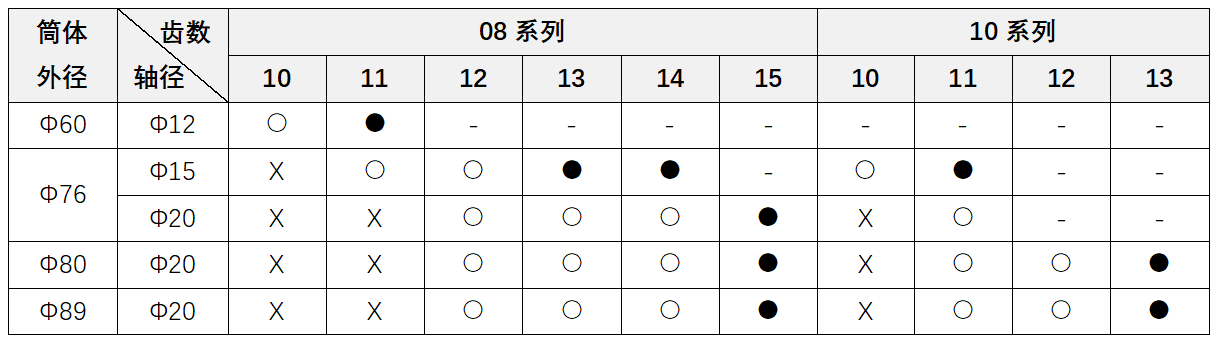

以下是应用君为大家整理的，能满足“盘上链条后低于辊面”要求的链轮选型表：

注释：标记“●”：推荐选择；

标记“○”：可选，但不推荐（需轴承内置，相比标准的链轮设计，辊筒性能会有所下降）；

标记“X”：不可选

OK，以上便是关于应用“链轮低于辊面”的研究结果，希望能对你有所帮助。

应用研究所，让设计更简单，我们下次再见！
