浅谈不同类型的阻尼辊在输送场景下的选用
时间:2022-05-12

在当前用地成本高涨、绿色节能减排的大形势下,不少输送和分拣的应用场景越来越多地采用充分利用场地高度的方案设计。与提升机、穿梭车、巷道堆垛机等设备相比,有一定倾斜角度的无动力下滑道,可利用货物自身重量进行输送,具有设计简单、成本经济的优点。

为了防止货物因重力加速度导致下滑过快,我们通常会在辊道上增加阻尼辊(速度控制器)来控制货物始终保持在较低的安全输送速度下运行。

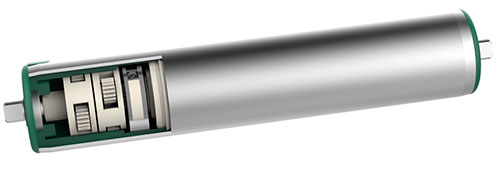

德马工业阻尼辊是通过行星齿轮传动结构加制动块的设计,对于下行速度较快的货物进行降速,减少货物加速度带来的冲击,保证输送中的安全。根据安装方式的不同,阻尼辊筒一般可以分为内置式和外置式两大类。

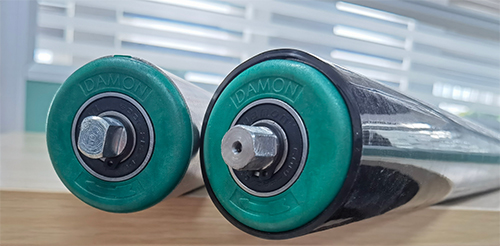

轻载的阻尼辊BR50和BR60均为内置式。


可以根据实际工况灵活排布,适用范围为3-12°的滑道斜度。除了在下滑道上的使用,也可用于螺旋辊筒式下滑槽等场景。同时针对塑料料箱和钢制表面的摩擦力不够的情况,我们还可提供 PU套胶或PVC套胶的选项。安装形式上,BR50阻尼辊有“扁榫+支架”和“六角轴”两种可选。




重载的阻尼辊根据安装方式的不同,有内置式BR80和外置式BE120、BT120三种。

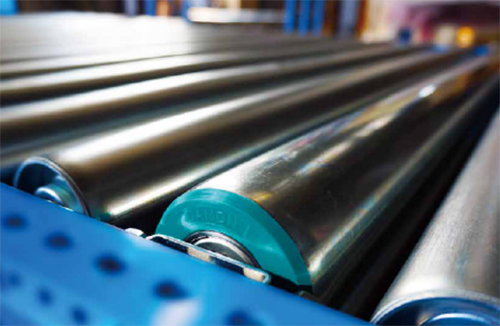

内置式BR80型号配有专用支架安装在机架内侧,通常阻尼辊的表面高出无动力辊筒表面1-2mm,能够在对应的重量范围内自适应进行降速,建议的滑道斜度为1.8-2.3度。针对塑料托盘的底部摩擦力太小的情况,可以对80阻尼辊进行表面滚花处理。

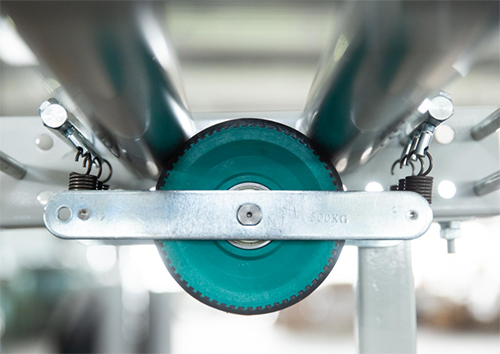

外置式BE120型号安装在无动力辊筒的下方,可以通过调节张紧螺栓来微调阻尼力的大小,因此在应用中有方便调试、对不太理想的托盘底平整度相对友好的优点。

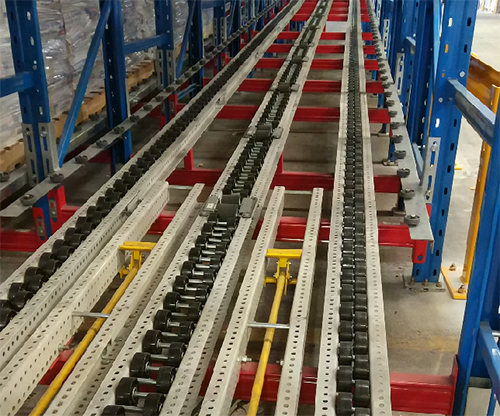

外置式BT120型号主要应用于交叉轮滑道,通过两个包胶轮和下方的阻尼辊接触传递阻尼力,主要用于托盘底部横档与输送方向垂直的应用场景。



最后总结一下,如果是100kgs以下的物件需要下滑道控速或分拣出口降速,可以选用德马工业的BR50和BR60内置式阻尼辊;如果是200-1000kgs范围内的托盘在重力式滑道中的应用,可以根据安装方式和角度托盘底状态等多个条件综合判断,选用BR80、BE120或BT120三种型号之一;如果是1000-1500kgs的托盘,可以使用BR80/BA型号内置式阻尼辊



涉及到非常规的使用方式或者超出我们产品手册上标注的推荐使用范围,欢迎大家来电和我们联系咨询。
