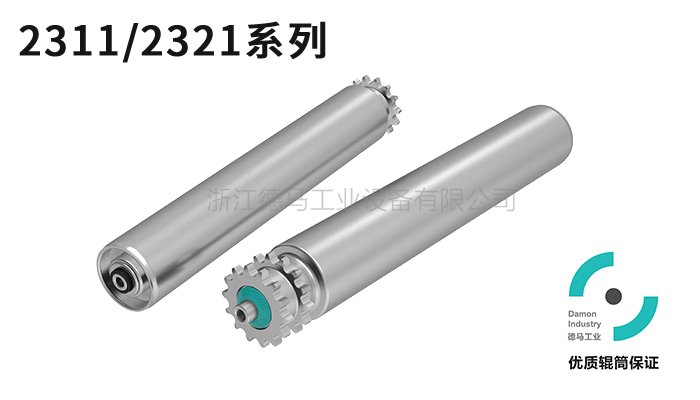

1.钢制链轮与筒体可靠焊接，使其可以传递更高的扭矩，能够适应中重型托盘输送的要求。
2.精密滚珠轴承固定在钢制冲压轴承壳内，坚固、耐用，能够承受比塑胶轴承座更大的载荷。
3.对使用环境要求不高，高、低温均可良好运行。
4.链轮外侧安装有塑胶端盖，可在一定程度上防止灰尘和溅水对轴承的损害。
5.适用温度：-5℃~+40℃，去除端盖（绿色）和挡圈（黑色）可达：-30℃~+80℃。

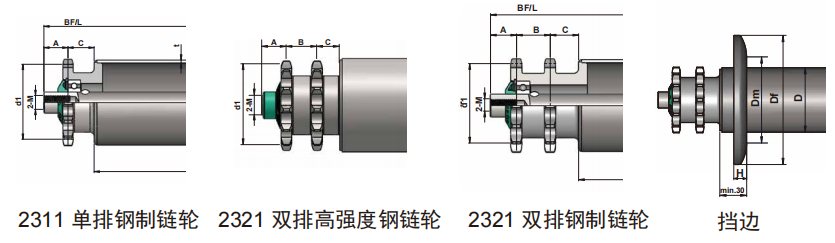

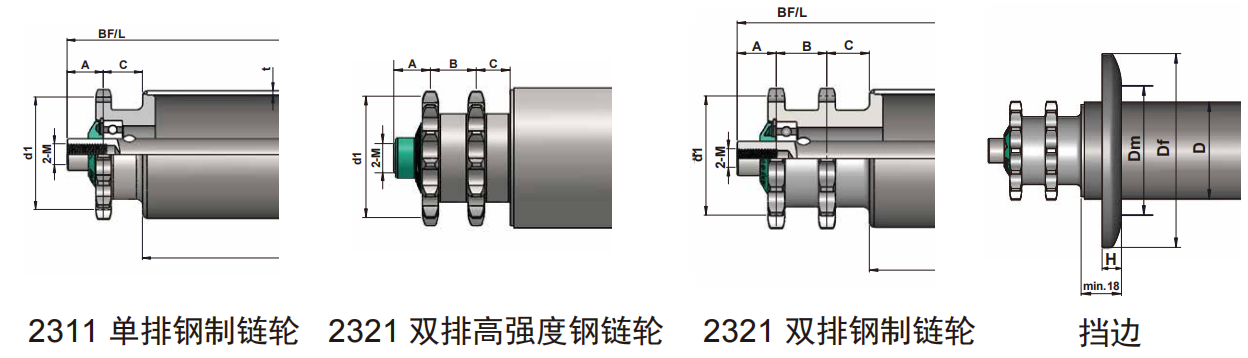

管径 | 壁厚 | 轴径 | 链轮 | A | B | C | 筒体材料 |
钢制镀锌 | 高强度 钢镀锌 | 不锈钢 |
Φ50 | 1.5 | Φ12 | 08B11T | 17 | 22 | 18.5 | √ |
| √ |
Φ50 | 2.0 | Φ12 | 08B11T | 17 | 22 | 18.5 | √ |
|
|
Φ60 | 2.0 | Φ12/15 | 08B14T | 17 | 22 | 18.5 | √ |
| √ |
Φ60 | 3.0 | Φ15 | 08B14T | 17 | 22 | 18.5 | √ |
|
|
Φ76 | 3.0 | Φ15 | 08B14T | 17 | 22 | 18.5 | √ |
| √ |
Φ76 | 2.0 | Φ17 | 10A13T | 20 | 22 | 18.5 |
| √ |
|
| Φ76 | 3.0 | Φ20 | 10A13T | 20 | 25 | 18.5 | √ |
| √ |
Φ76 | 4.0 | Φ20 | 10A13T | 20 | 25 | 18.5 | √ |
|
|
Φ80 | 3.0 | Φ20 | 10B15T | 20 | 25 | 18.5 | √ |
|
|
Φ89 | 3.0 | Φ20 | 10B15T | 20 | 25 | 18.5 | √ |
|
|
Φ89 | 4.0 | Φ20 | 10B15T | 20 | 25 | 18.5 | √ |
|
|
方式 | D | Df
| H
| 筒体材料 |
钢制镀锌 | 不锈钢 |
焊接 | Φ60 | Φ120 | 12 | √ | √ |
Φ76 | Φ135 | 16.5 | √ | √ |
Φ80 | Φ150 | 18 | √ |
|
Φ89 | Φ150 | 18 | √ |
|
备注: Φ50mm的辊筒可提供外套PU胶（2mm）的配置
Φ50、60mm的辊筒可提供外套PVC胶（2mm）的配置
如输送钢制托盘，导致辊筒表面磨损的风险较高，请提前与我司联系
