大家好，我是德马工业“诊断研究室”的研究助理—阿德。

假如你遇到了驱动卡使用相关的问题，别慌，请来我的研究室！这里有许多厉害的“研究员”，协助你“发现”问题、“分析”问题、“解决”问题。

【问题说出来】

DPR系列电动辊筒配套的驱动卡主要分为开关量型与总线型两类，后者因具备使用方便、功能丰富、稳定可靠、生态完善（有配套软件支持）等优点，在市场上有较为良好的口碑 ，受到许多用户的青睐。

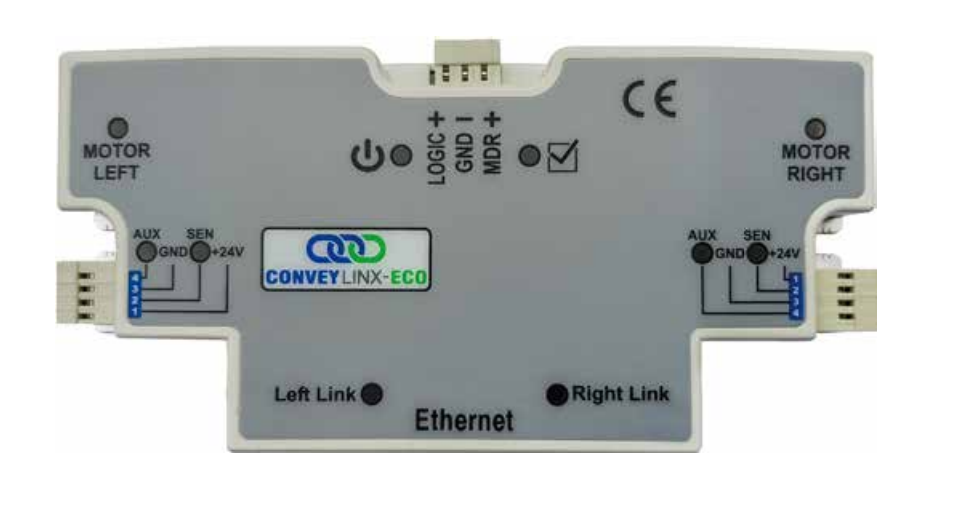

最近，阿德就接到了一个关于ConveyLinx-ECO总线型驱动卡使用问题的求助：

用户使用配套的EasyRoll软件连接ConveyLinx-ECO驱动卡的过程中，在进行IP地址设置后，EasyRoll中一直无法将ConveyLinx-ECO驱动卡转为在线，导致后续无法正常进行调试。

【诊断进行时】

根据用户反馈的情况，研究员作出了几个判断：

首先，根据用户已经使用EasyRoll完成了IP地址的设置，故而先不考虑驱动卡故障或通讯异常，而将排查重点转移到网络设置与EasyRoll设置上。

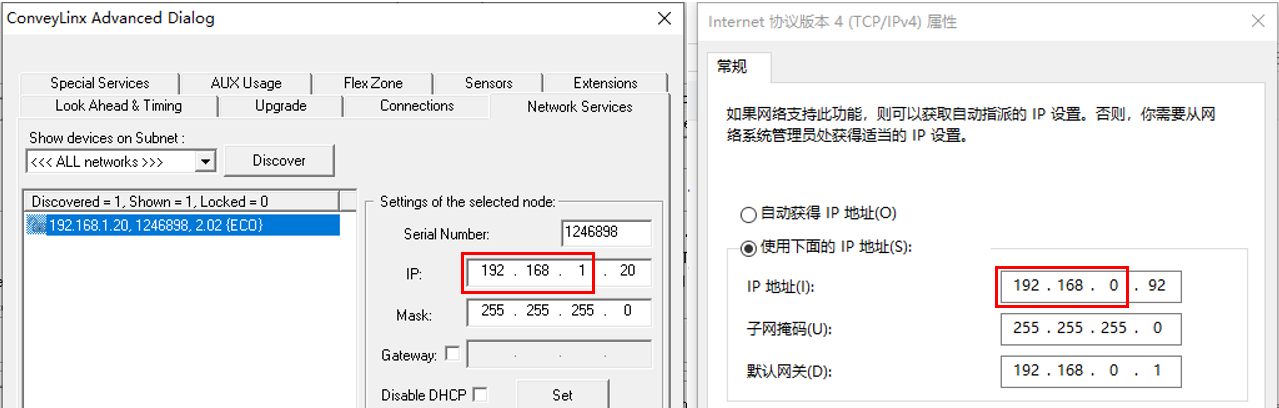

然后，研究员开始网络设置的排查，引导用户查看了电脑本地IPV4属性中的IP地址与ConveyLinx-ECO驱动卡的IP地址。

结果观察发现，两个IP地址中的子网掩码一致，但网段号不一致。定位问题后，再引导用户将网段号修改，使电脑IP地址与ConveyLinx-ECO驱动卡IP地址中的子网掩码和网段号保持一致，均为255.255.255.0与192.168.0.XX。

最后，研究员排查了EasyRoll的软件设置，发现用户在EasyRoll中填写的数值与ConveyLinx-ECO驱动卡的IP地址对应一致，确认软件设置无误。最终用户成功在EasyRoll软件上将ConveyLinx-ECO驱动卡转为在线。

【总结看这里】

本案中，涉及到的注意点有两个：

        如何进行总线型驱动卡连接前的网络设置？

要将驱动卡在EasyRoll软件中转为在线，其IP地址的​​网段号、子网掩码必须与电脑的网段号、子网掩码一致​​。若不一致，可根据现场情况，修改驱动卡或电脑的IP设置，使它们的网段号、子网掩码相同即可。

         将总线型驱动卡转为在线前在EasyRoll软件中如何设置？

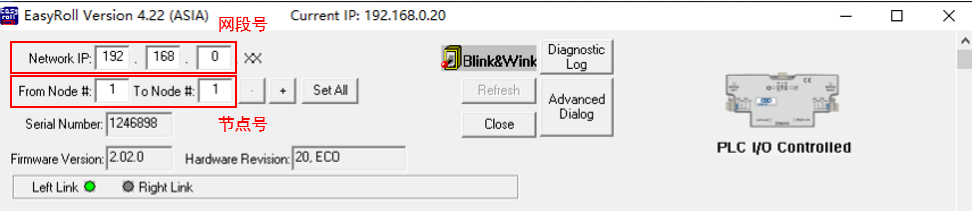

在IP地址的网段号和子网掩码一致的基础上，在EasyRoll的软件首页，按规则填写数值才能将驱动卡转至在线状态。如下图所示：

            网段号：需与驱动卡IP地址网段号相同。

            节点号：本案中，ConveyLinx-ECO驱动卡的IP地址为192.168.0.20，节点号为20，则两个空格填1、1。【对应规则为1=20（节点号）-19）】

【尾声】

通过上述步骤，我们成功定位并解决了这次的连接问题。但阿德也知道，今天遇到的只是众多“故障谜题”中的一种，在实际应用中，错误使用导致EasyRoll软件无法连接驱动卡的原因多种多样。但请您放心，如您遇到请马上联系我司技术人员。

OK，今天的故事分享就到这里了，我们“诊断研究室”的每一位研究员，都致力于为您提供最专业、最及时的支持。技术之路，我们与您同行，我们下次再见！
