今天要研究的课题是 “两款常用驱动卡（EQUBE、EZQUBE）错误输出功能如何使用”。

很多电气工程师在选型时，面对EQUBE、EZQUBE以及PNP、NPN的组合，便会有疑问：不同类型的驱动卡，错误输出有什么区别？具体该如何使用？

应用君今天就用一篇文章，捋清楚 EQUBE和 EZQUBE错误输出功能的使用方法。

【操作前必读】

将万用表调至直流电压档；

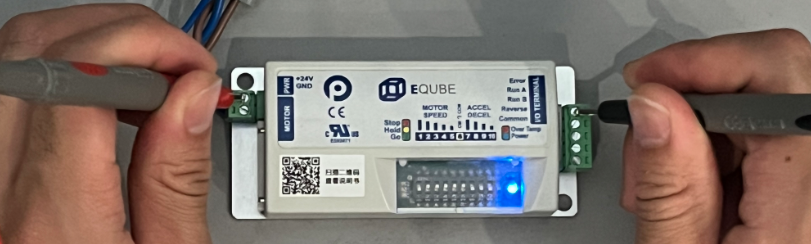

如果驱动卡是PNP型，红表笔接驱动卡的Error端子，黑表笔接电源GND端子，通电后读取电压值。

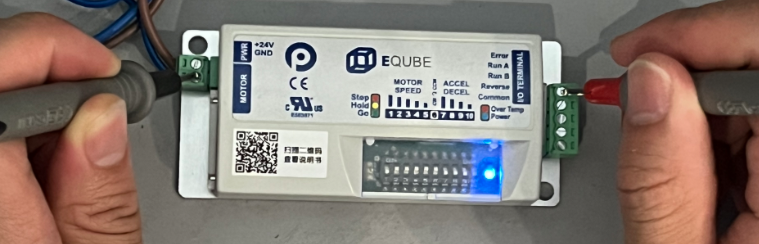

如果驱动卡是NPN型，黑表笔接驱动卡的Error端子，红表笔接电源+24V端子，通电后读取电压值。

本文后续提及的所有“Error与GND间电压或Error与+24V间电压”，均按此方法测量。

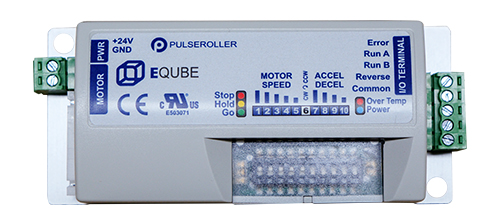

EQUBE 系列驱动卡

【EQUBE PNP型】

功能解释：

无错误输出时，Stop灯（红灯）不闪烁；

有错误输出时， Stop灯（红灯）闪烁，且Error与GND间电压为21V左右。

典型应用：

当PLC输入公共点接的是0V，驱动卡有错误输出时，Error输出高电平，PLC输入点会被触发。

【EQUBE NPN型】

功能解释：

无错误输出时，Stop灯（红灯）不闪烁；

有错误输出时， Stop灯（红灯）闪烁，且Error与+24V间电压为23V左右。

典型应用：

当PLC输入公共点接的是24V，驱动卡有错误输出时，Error输出低电平，PLC输入点会被触发。

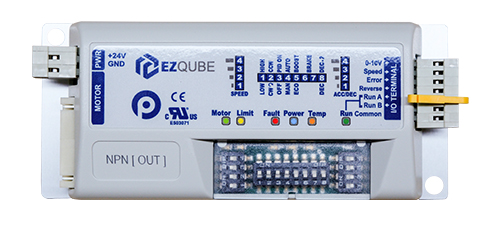

EZQUBE 系列驱动卡

【EZQUBE PNP型】

功能解释：

无错误输出时，Fault灯（红灯）不闪烁；

有错误输出时，Fault灯（红灯）闪烁，且Error与GND间电压为21V左右。

典型应用：

当PLC输入公共点接的是0V，驱动卡有错误输出时，Error输出高电平，PLC输入点会被触发。

【EZQUBE NPN型】

功能解释：

无错误输出时，Fault灯（红灯）不闪烁；

有错误输出时，Fault灯（红灯）闪烁，且Error与+24V间电压为23V左右。

典型应用：

当PLC输入公共点接的是24V，驱动卡有错误输出时，Error输出低电平，PLC输入点会被触发。

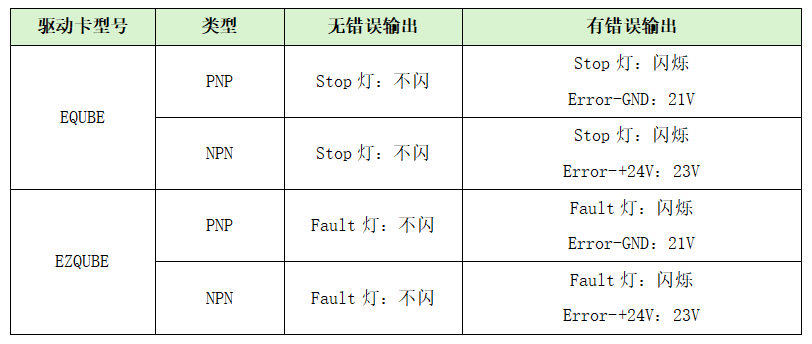

总结：为了让大家更直观地在现场快速判断，应用君特别整理了一个 “一表看懂” 的总结：

注意事项：

（1）如果PLC与驱动卡的供电电源不是同一个电源的话，无法正常接收错误输出，同时也无法正常控制电动辊筒转动，需将两个电源的输出端负极短接；

（2）当电动辊筒未接入驱动卡时，会一直有错误输出，此属于错误输出的一种,为正常现象，正常情况下接入电动辊筒后(无需给运行信号)错误输出消失。
