德马工业箱式皮带机包胶辊筒主要是中间驱动辊筒、端部驱动辊筒及爬坡皮带机过渡段辊筒，这些辊筒在皮带机上都是通过轴承座与机架联结安装的，具体使用部位如下：

· 问题现象

箱式皮带机包胶辊筒出现磨轴现象最早反馈来自广州XXX项目，问题集中在817宽度下坡皮带机上的过渡段辊筒，输送速度为50米/分，输送物为各种包裹，此问题批量性出现，同类型皮带机过渡辊筒都出现严重磨损，后全部更换轴档位铣扁丝的辊筒。

广州XXX项目轴档位磨损辊筒

上述轴承档位发生磨损后，从拆卸的轴承座来看，除极个别轴承自身滑道钢球卡死外，轴承基本上没有卡死和损坏，只是轴承内孔也有磨损迹象，因此可以排除轴承损坏导致磨轴的情况。

·原因分析

1）配合间隙与紧固方式选择

轴承厂一般都有以下4种轴承座与轴的固定联结方式，根据载荷与运行速度来选择不同的联结紧固方式。

紧定螺钉联结                  偏心套锁紧联结

张紧套锁紧联结               过盈配合联结

紧定螺钉联结方式适合于低速轻载场合，这种场合采用间隙配合，轴的公差一般采用h7或h8，间隙配合方便轴承座的装配和拆卸，通过两个紧定螺钉来固定轴与孔的配合，所以是最常用最简单的一种联结方式，而螺钉没有旋紧或在使用中松掉时，则容易导致轴与孔的相对滑动。

不同厂家采用不同的紧定螺钉样式，有内六角锥端紧定螺钉、内六角平端紧定螺钉、内六角凹端紧定螺钉和内六角球端紧定螺钉。螺钉质量差别很大，联结效果也差别较大，螺钉材质应为高强度合金钢，对于一些质量差材质偏软的螺钉根本起不到紧定作用。

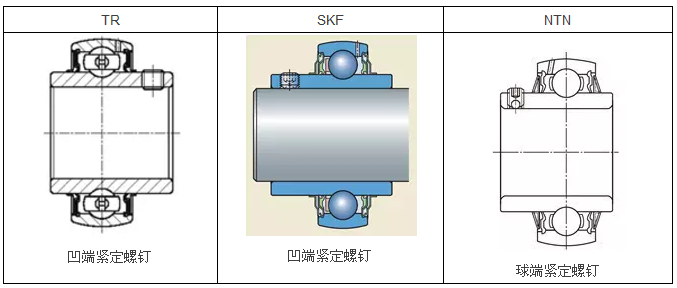

像我司常用的TR、SKF和NTN等3家品牌分别采用以下螺钉紧固方式

偏心套锁紧是通过偏心套的偏心部位和轴承内圈对应的偏心部位之间的配合实现轴的锁紧，偏心套的锁紧有方向性，若套的旋紧方向和轴的旋紧方向一致，则轴在旋转时偏心套会不断旋紧，实际使用两个方向的旋转都是有的，因此只有靠偏心套上的紧定螺钉来锁紧套的松转，实际效果同前面的紧定螺钉联结差不多，这个之前在我们的总轴传动辊道机使用过，效果也不理想。

张紧套锁紧联结的锁紧能力很好，和过盈配合一样适用于高负载和高速运行场合，锁紧套方便装配与拆卸，而过盈配合不方便装配与拆卸，国外有厂家如UPS则建议皮带机运行速度超过90米/分并且正反转运行或每分钟启停6次以上时采用锁紧套联结，张紧套轴承孔内多了一个锥形锁紧套，除了轴的尺寸受到影响，价格偏高也是一个主要因素。

未完待续，敬请期待《箱式皮带机包胶辊筒轴承档位磨轴原因分析及解决方案》下篇！
