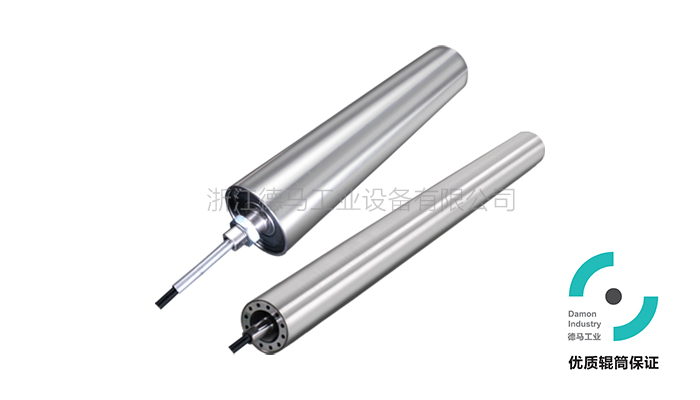

德马工业使用全新的驱动技术，打造高能效比，自然冷却，绿色友好的皮带电辊筒，同时通过高强度的焊接及精密的加工工艺，致力于为您提供标准化、系列化的高强度、高品质的带式辊筒产品。
无论是电动辊筒、托辊、头尾辊筒、驱动辊筒还是改向、张紧辊筒，我们都能为您提供一站式解决方案。

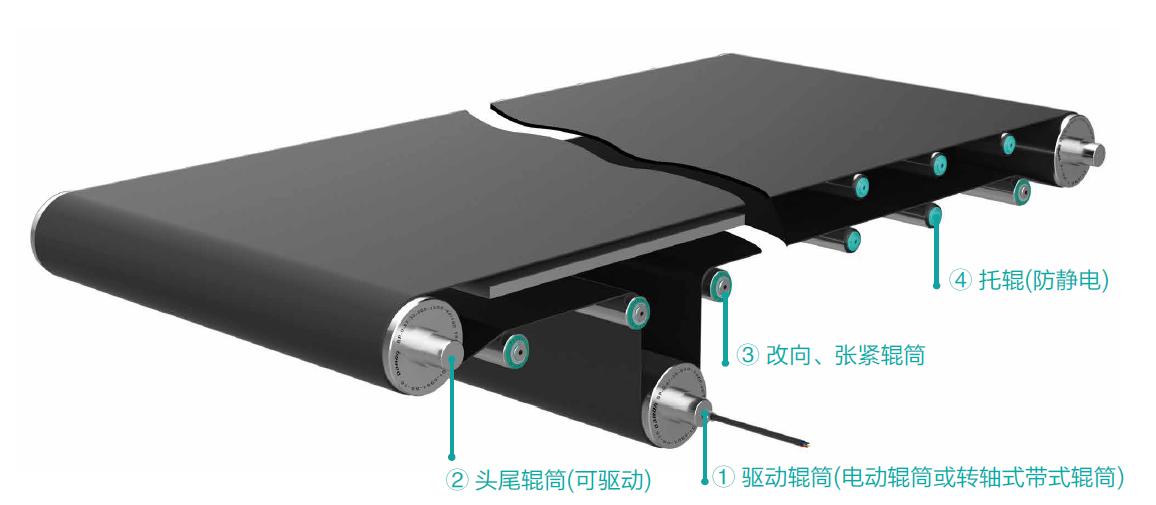

1.驱动辊筒：

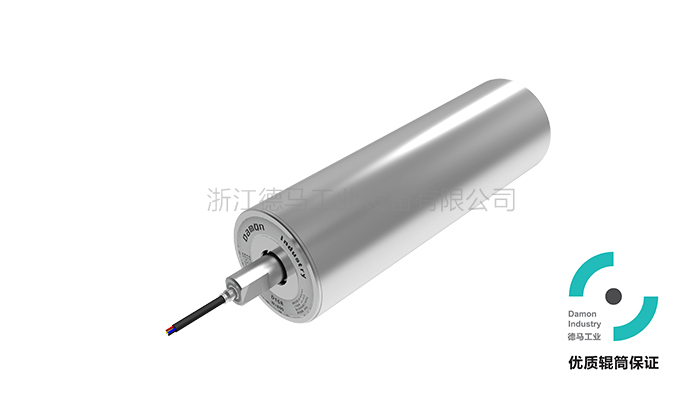

a、皮带输送机用电动辊筒：
使用高能效电机作为动力的下置式皮带输送机主要驱动元件。

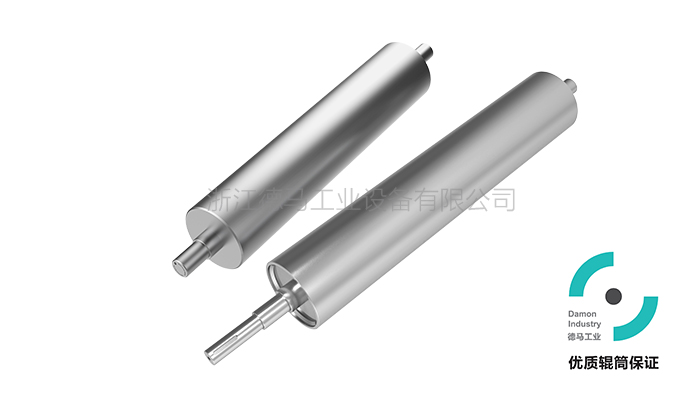

b、转轴式带式辊筒：
选用BP-D转轴式带式辊筒，与电机组合使用，实现下置式驱动皮带输送机的驱动。
2.头尾辊筒：
用于皮带输送机两端，根据驱动及结构不同：
a、下置式驱动：
用于改变皮带的运动方向：选用BP-R定轴式带式或BP-D转轴式带式辊筒。
b、头尾式驱动：
驱动辊筒：选用BP-D转轴式带式辊筒。
被动辊筒：选用BP-R定轴式带式辊筒或BP-D转轴式带式辊筒。
3.改向、张紧辊筒：
用于增大驱动辊筒包角，张紧皮带及调整跑偏等；
选用BP-R定轴式带式辊筒。
用于改向、张紧辊筒时，请注意皮带的张紧力和侧向力。

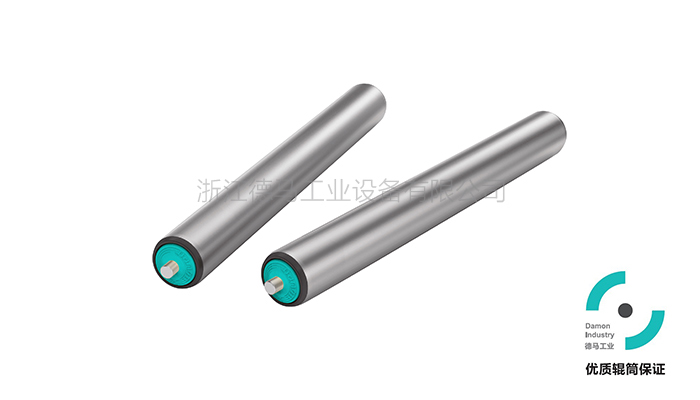

4.托辊：
用于支撑皮带，简化结构，降低摩擦：

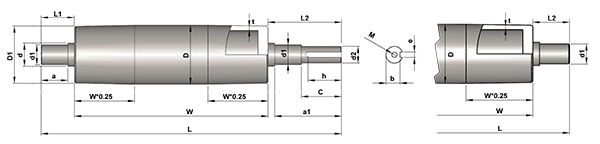

规格参数（表面镀锌）：
|
标准配置
|
可选参数
|
尺寸范围
|
|
直径系列
|
辊筒外径(D)
|
辊筒壁厚(t)
|
标准轴径(d1)
|
鼓形 (D1)
|
可选轴径(d1)
|
W
|
L
|
L1/L2
|
|
06C
|
Φ59
|
(4.5)
|
Φ25
|
Φ58
|
Φ20
|
250~1300
|
≤1500
|
≤280
|
|
08K
|
Φ75
|
(4.5)
|
Φ30
|
Φ74
|
Φ25
|
250~1300
|
≤1500
|
≤280
|
|
Φ35
|
≤185
|
|
08J
|
Φ87
|
(4.5)
|
Φ30
|
Φ85.6
|
Φ25
|
250~1300
|
≤1500
|
≤280
|
|
Φ35
|
≤185
|
|
10B
|
Φ100
|
(6.0)
|
Φ30 |
Φ98
|
Φ25
|
250~1400
|
≤1600
|
≤280
|
|
Φ35
|
≤185
|
|
11D
|
Φ112
|
(6.0)
|
Φ35
|
Φ110
|
Φ30
|
250~1400
|
≤1600
|
≤280
|
|
Φ40
|
≤185
|
|
12A
|
Φ119
|
(6.0)
|
Φ35
|
Φ117
|
Φ40
|
250~1400
|
≤1600
|
≤185
|
|
13C
|
Φ130
|
(6.5)
|
Φ35
|
Φ127
|
Φ40
|
70~1800
|
≤2400
|
≤300
|
|
14K
|
Φ137
|
(6.5)
|
Φ35
|
Φ135
|
Φ40
|
70~1800
|
≤2400
|
≤300
|
|
15J
|
Φ156
|
(6.5)
|
Φ35
|
Φ153
|
Φ40
|
70~1800
|
≤2400
|
≤300
|
|
18K
|
Φ176
|
(8.0)
|
Φ40
|
Φ173
|
Φ45
|
70~1800
|
≤2400
|
≤300
|
|
20C
|
Φ200
|
(6.5)
|
Φ45
|
Φ196
|
Φ50/55
|
70~1800
|
≤2400
|
≤300
|
|
21J
|
Φ216
|
(8.5)
|
Φ50
|
Φ212
|
Φ55
|
70~1800
|
≤2400
|
≤300
|
备注：可提供直辊-不带锥度；“（t）”为精准值
如对产品有动平衡要求，请与我们联系
表面处理：镀锌或涂防锈油
预防断轴：采用轴装式电机安装时，辊筒的轴受到扭矩较大，请注意输出扭矩及安装细
节，否则有断裂风险，具体可与我司联系。
预防磨轴：1、请安装带座轴承，并确认紧定螺钉锁紧。
2、辊筒两端轴表面，在紧定螺钉的位置加工平面，以便螺钉锁紧更加可靠。

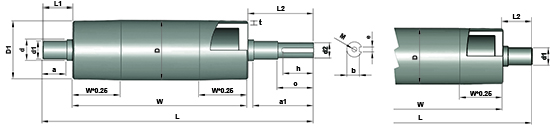

规格参数（表面包聚氨酯-PU）：
|
标准配置
|
可选参数
|
尺寸范围
|
|
直径系列
|
包PU后辊筒外径(D)
|
PU层厚度(t)
|
标准轴径(d1)
|
鼓形
(D1)
|
可选轴径(d1)
|
W
|
L
|
L1/L2
|
|
08J
|
Φ87
|
(6.0)
|
Φ30
|
Φ85.6
|
Φ25
|
250~1400
|
≤1600
|
≤280
|
|
Φ35
|
≤185
|
|
10B
|
Φ100
|
(6.5)
|
Φ30
|
Φ98
|
Φ25
|
250~1400
|
≤1600
|
≤280
|
|
Φ35
|
≤185
|
|
11D
|
Φ112
|
(6.0)
|
Φ35
|
Φ110
|
Φ30
|
250~1400
|
≤1600
|
≤280
|
|
Φ40
|
≤185
|
|
12A
|
Φ122
|
(5.0)
|
Φ35
|
Φ120
|
Φ40
|
250~1400
|
≤1600
|
≤185
|
|
13C
|
Φ130
|
(5.0)
|
Φ35
|
Φ127
|
Φ40
|
250~1400
|
≤1600
|
≤185
|
|
15J
|
Φ156
|
(6.0)
|
Φ35
|
Φ153
|
Φ40
|
70~1800
|
≤2400
|
≤300
|
|
18K
|
Φ176
|
(5.0)
|
Φ40
|
Φ173
|
Φ45
|
70~1800
|
≤2400
|
≤300
|
|
20C
|
Φ202
|
(5.0)
|
Φ45
|
Φ199
|
Φ50/55
|
70~1800
|
≤2400
|
≤300
|
|
21J
|
Φ216
|
(7.5)
|
Φ50
|
Φ212
|
Φ55
|
70~1800
|
≤2400
|
≤300
|
可提供直辊-不带锥度；“（ t ）”为非精准值
聚氨酯(PU)颜色-黄色
（若超出以上长度尺寸范围，请联系我们）
预防断轴：采用轴装式电机安装时，辊筒的轴受到扭矩较大，请注意输出扭矩及安装细
节，否则有断裂风险，具体可与我司联系。
预防磨轴：1、请安装带座轴承，并确认紧定螺钉锁紧。
2、辊筒两端轴表面，在紧定螺钉的位置加工平面，以便螺钉锁紧更加可靠。
